Steel detailing studio — Strizivojna, Hrvatska
Svaka se konstrukcija sastavi dvaput. Prvi put u modelu.
Radimo radioničku dokumentaciju za proizvođače čeličnih konstrukcija. Konstrukciju prvo složimo u Advance Steelu, sa svim spojevima i vijcima, pa iz tog modela izlaze nacrti, sastavnice i podaci za CNC.
7 796stranica isporučene dokumentacije
32projekata u portfelju
3jezika dokumentacije — HR · EN · DE
IWEmeđunarodni inženjer zavarivanja
Izbor radova
Projekti
Izbor iz dosadašnjih poslova u Hrvatskoj, Austriji i Njemačkoj. Kliknite projekt da vidite crteže, detalje i fotografije s gradilišta.
Industrija

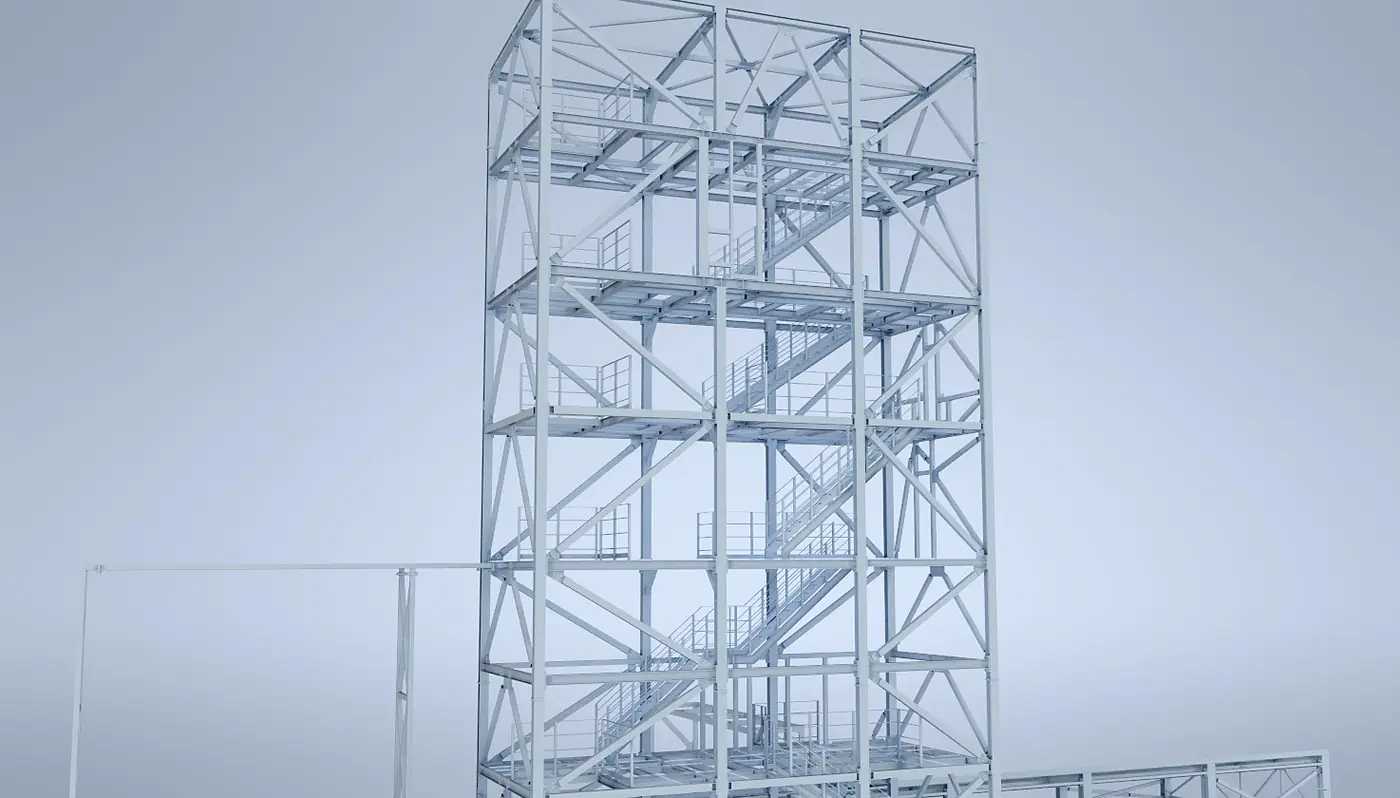

Elevatorski toranj s tehnološkim platformama
Fasada

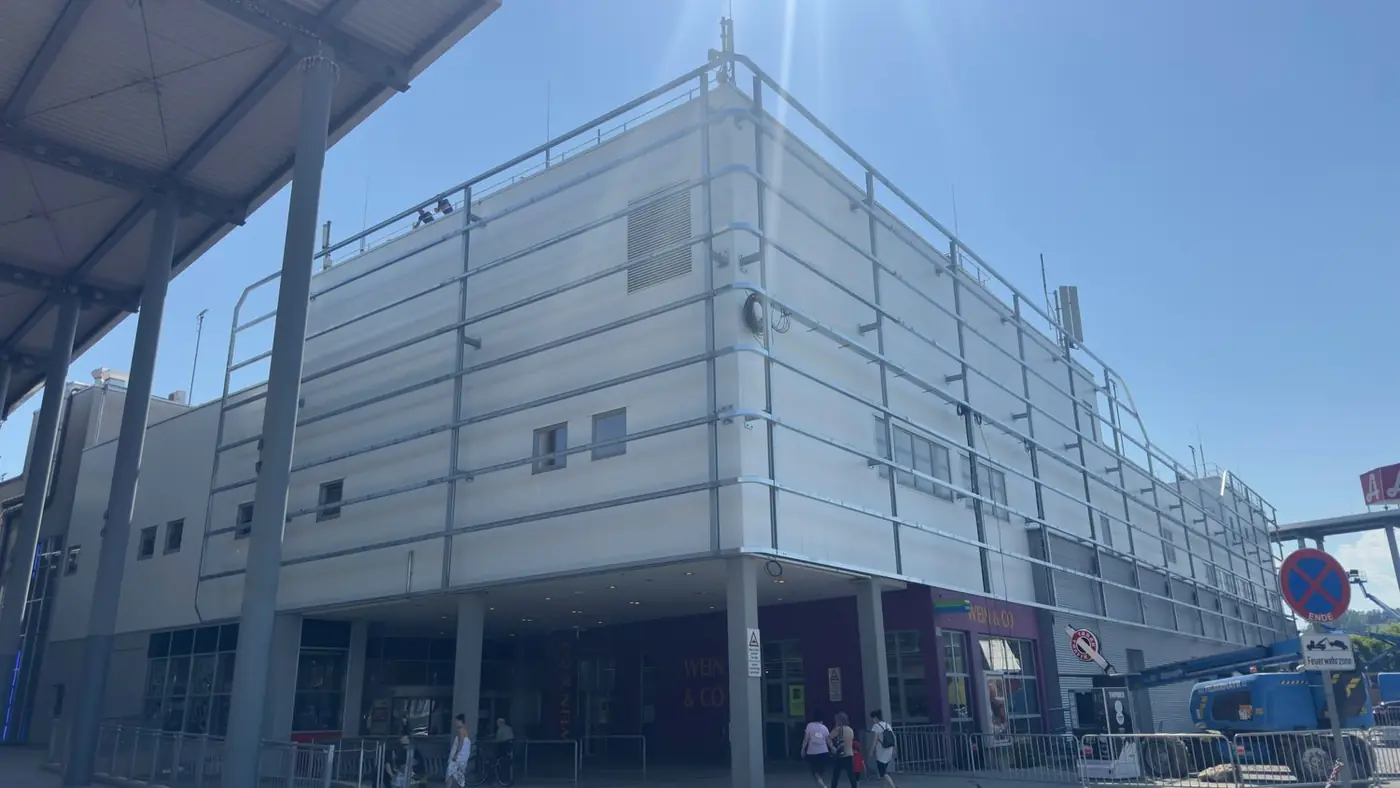

Fasadna podkonstrukcija, Shopping City Seiersberg
Industrija

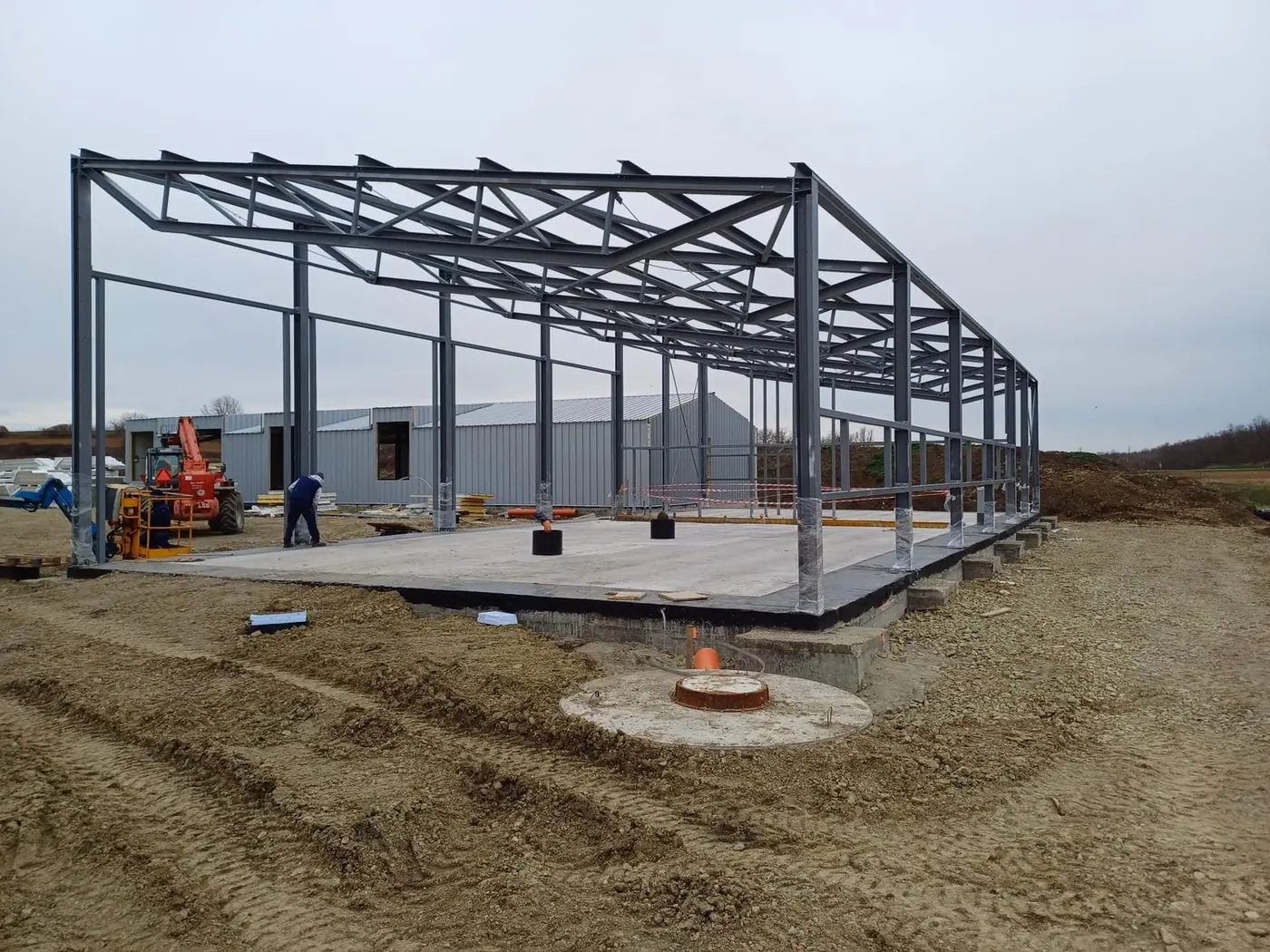

Garažna zgrada — rešetkasta čelična konstrukcija
Infrastruktura

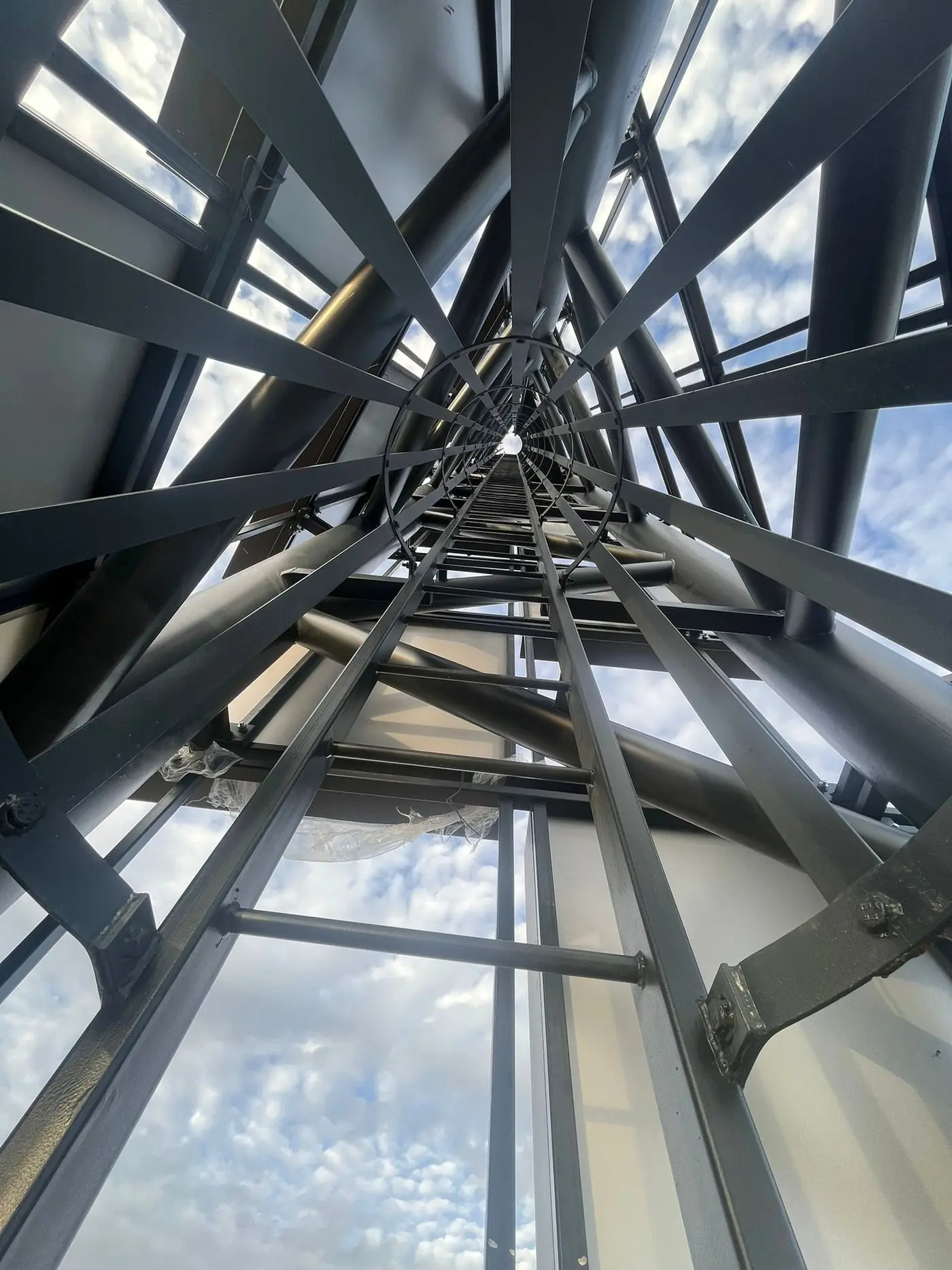

Reklamni pilon, Vinkovci
Industrija

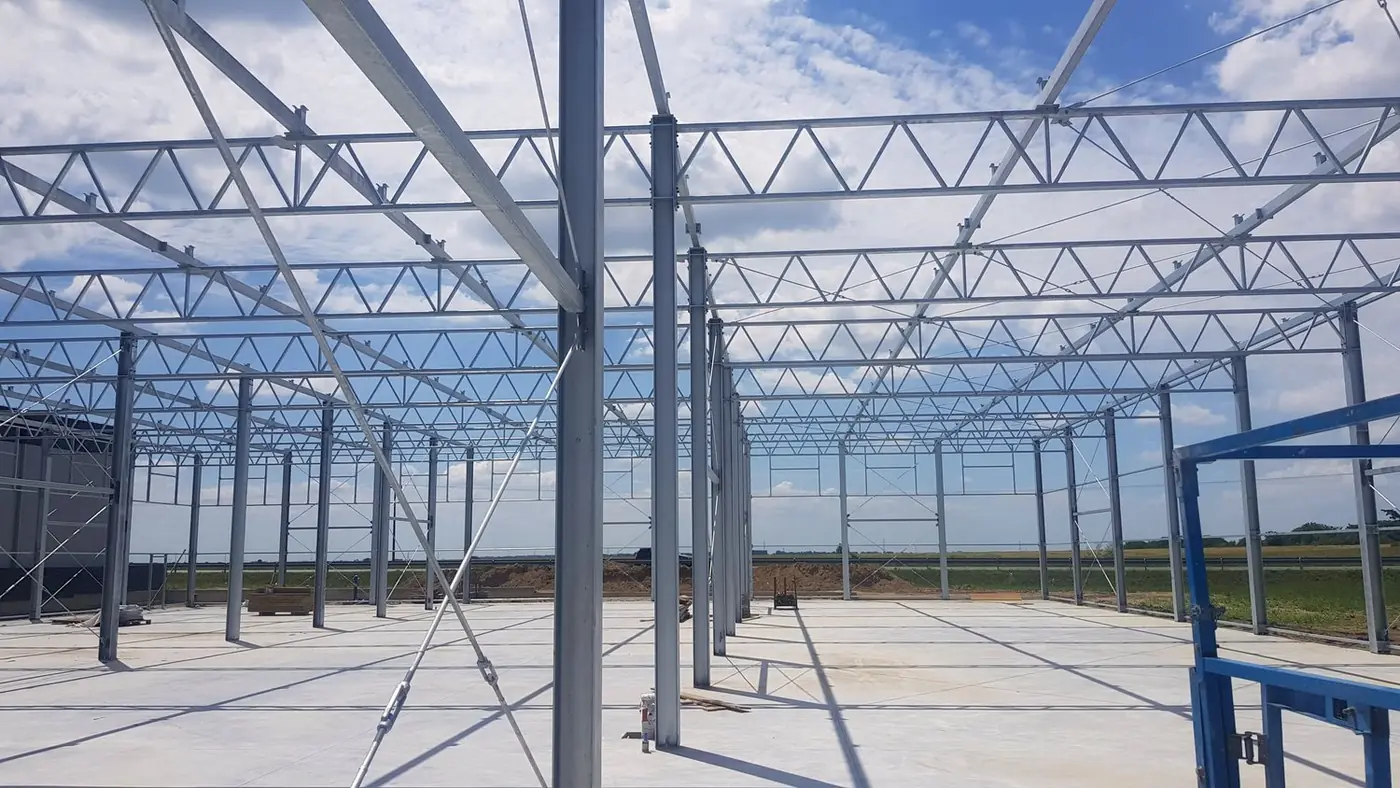

Skladište poljoprivrednog repromaterijala
Trgovina

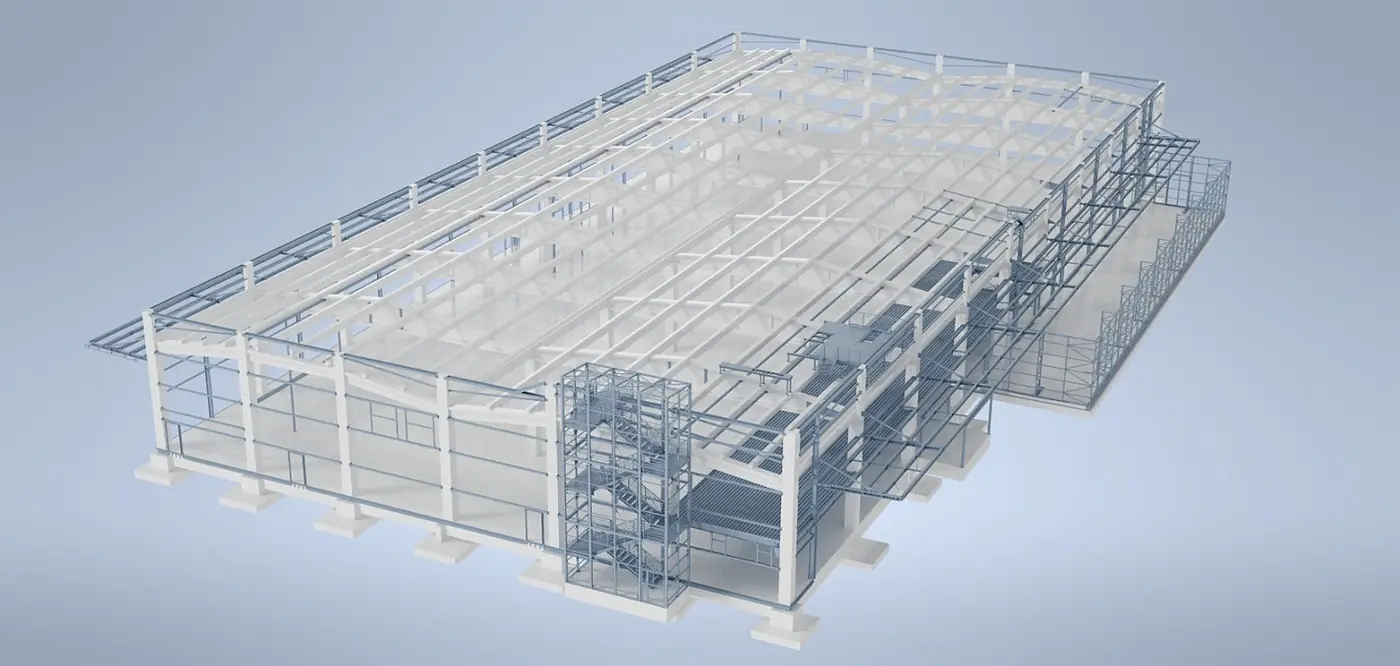

Trgovački objekt Pevex, Požega
Industrija

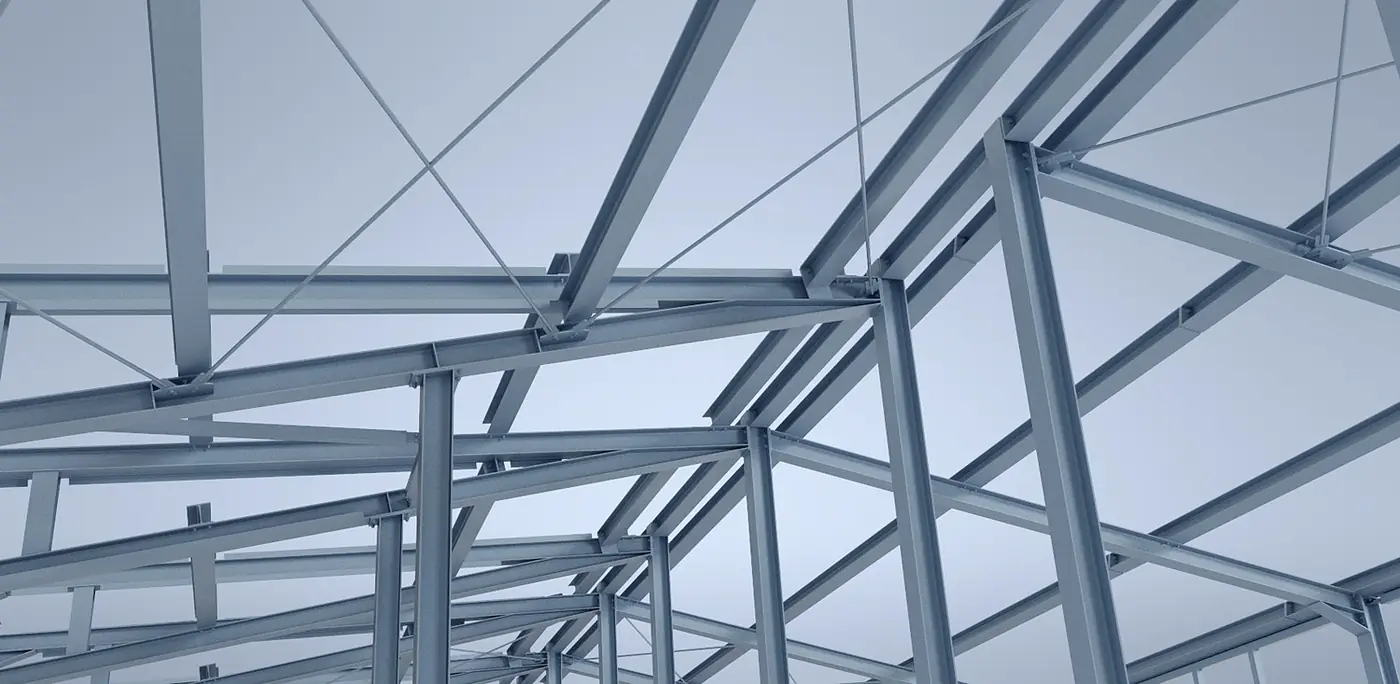

Upravna zgrada u čeličnoj konstrukciji
Stubište

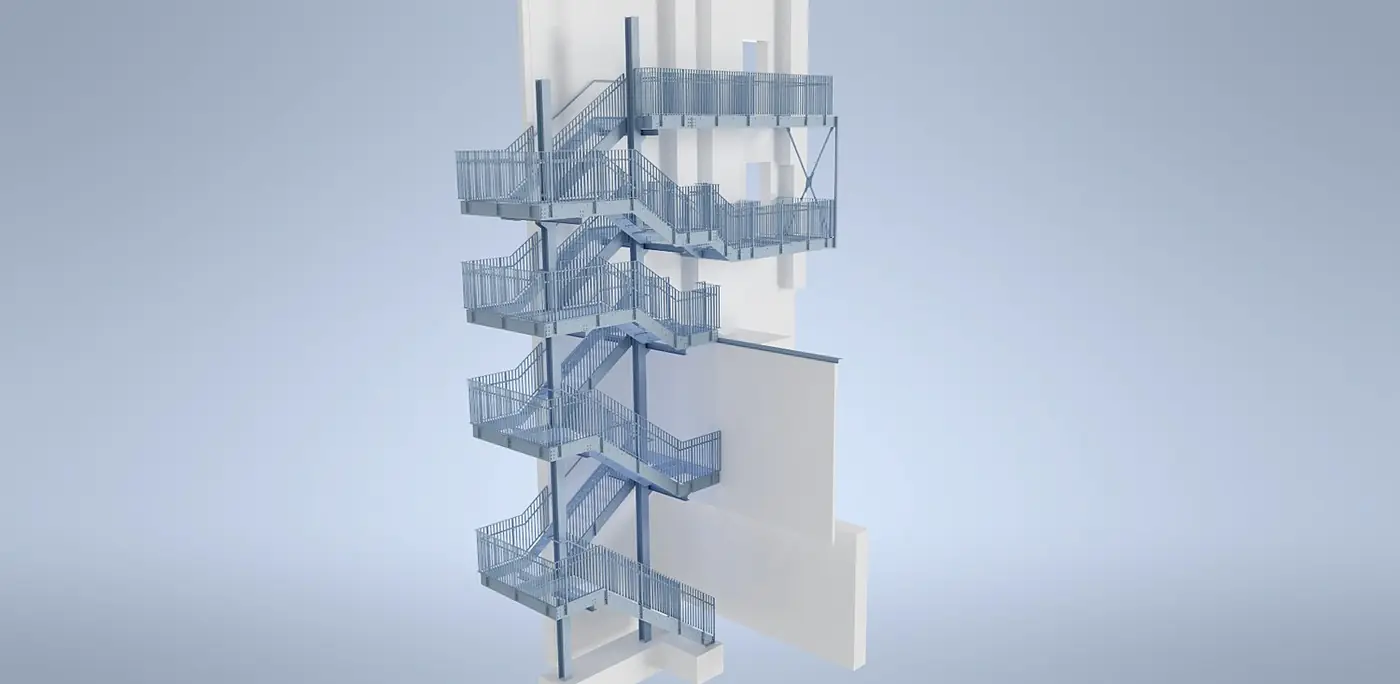

Vanjsko čelično stubište uz fasadu
Trgovina

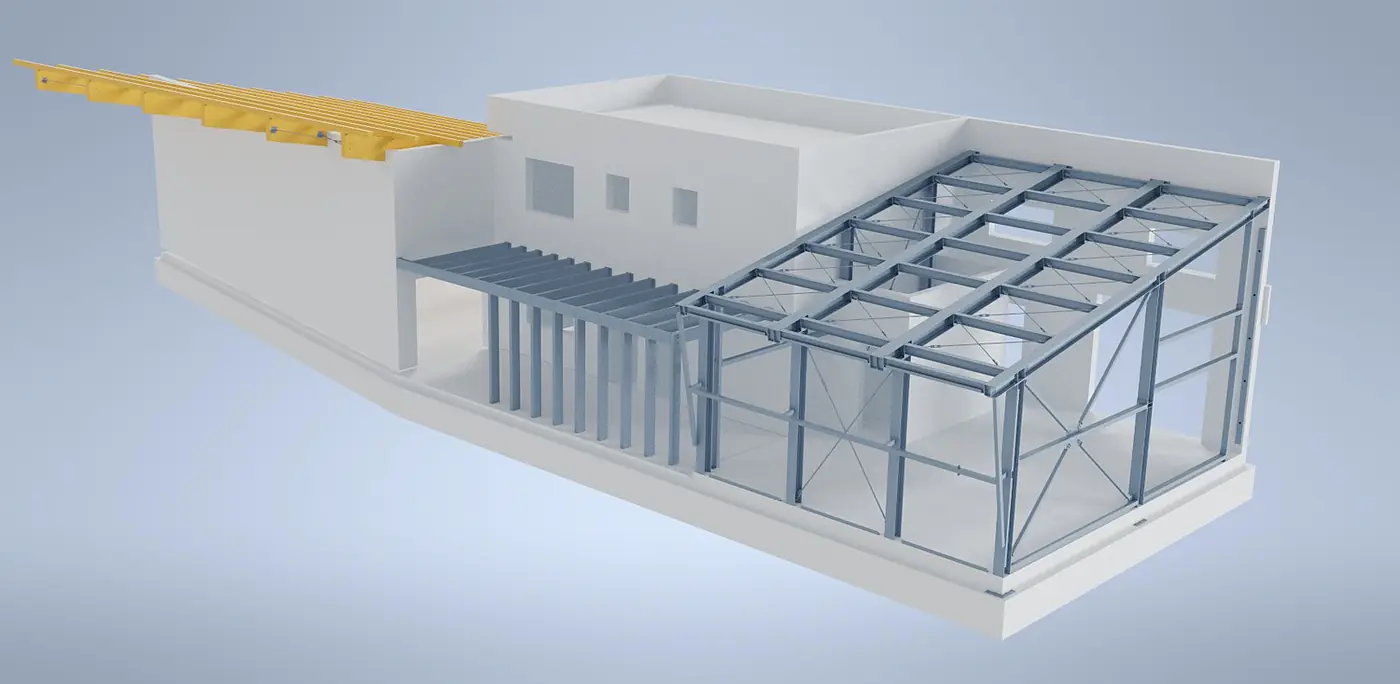

Vrtni centar, Velika Gorica
Javna zgrada

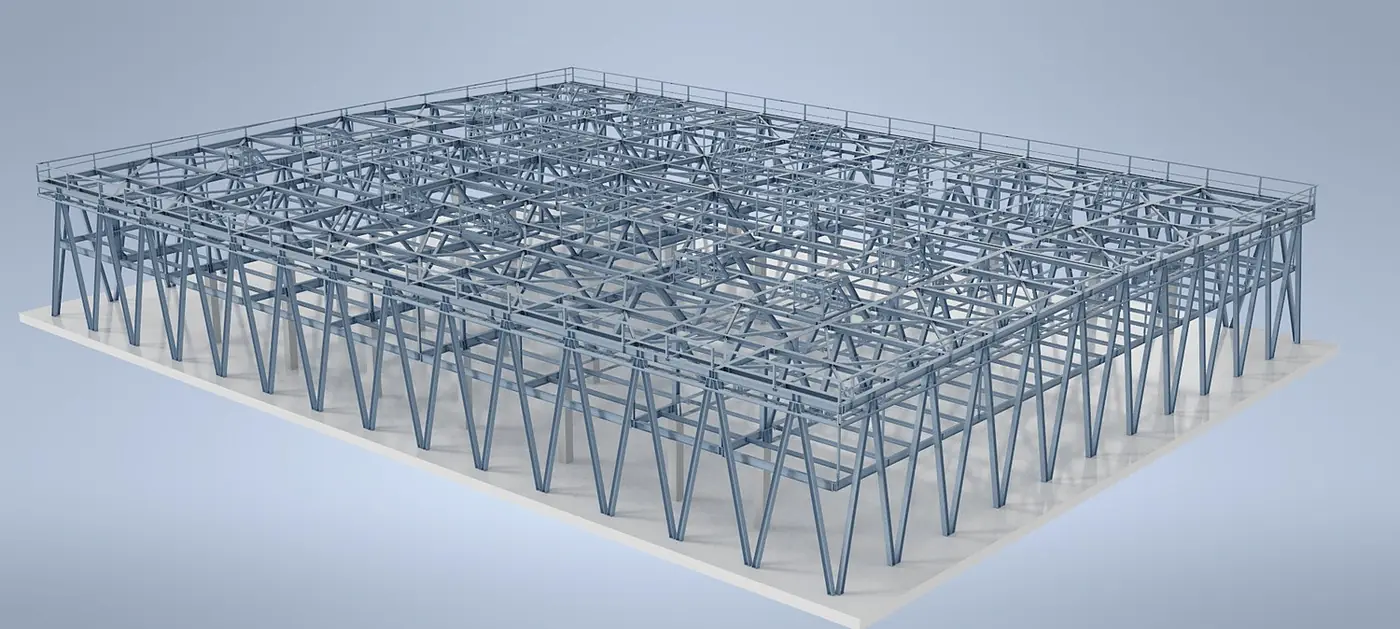

XII. gimnazija, Dubrava
Industrija
Čelična konstrukcija vinarije, Mandićevac
Od modela do montaže
Model, nacrt, izvedba

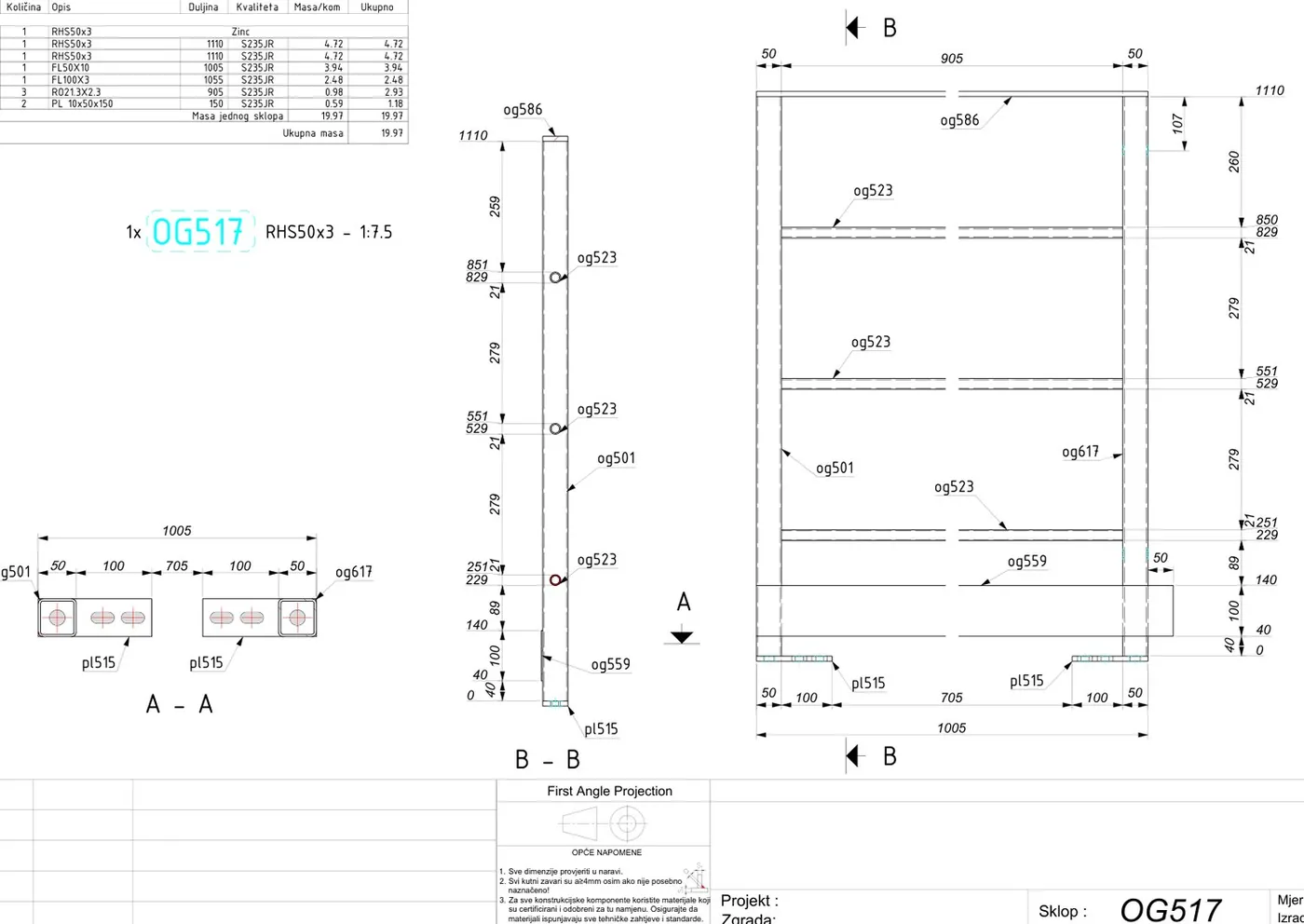

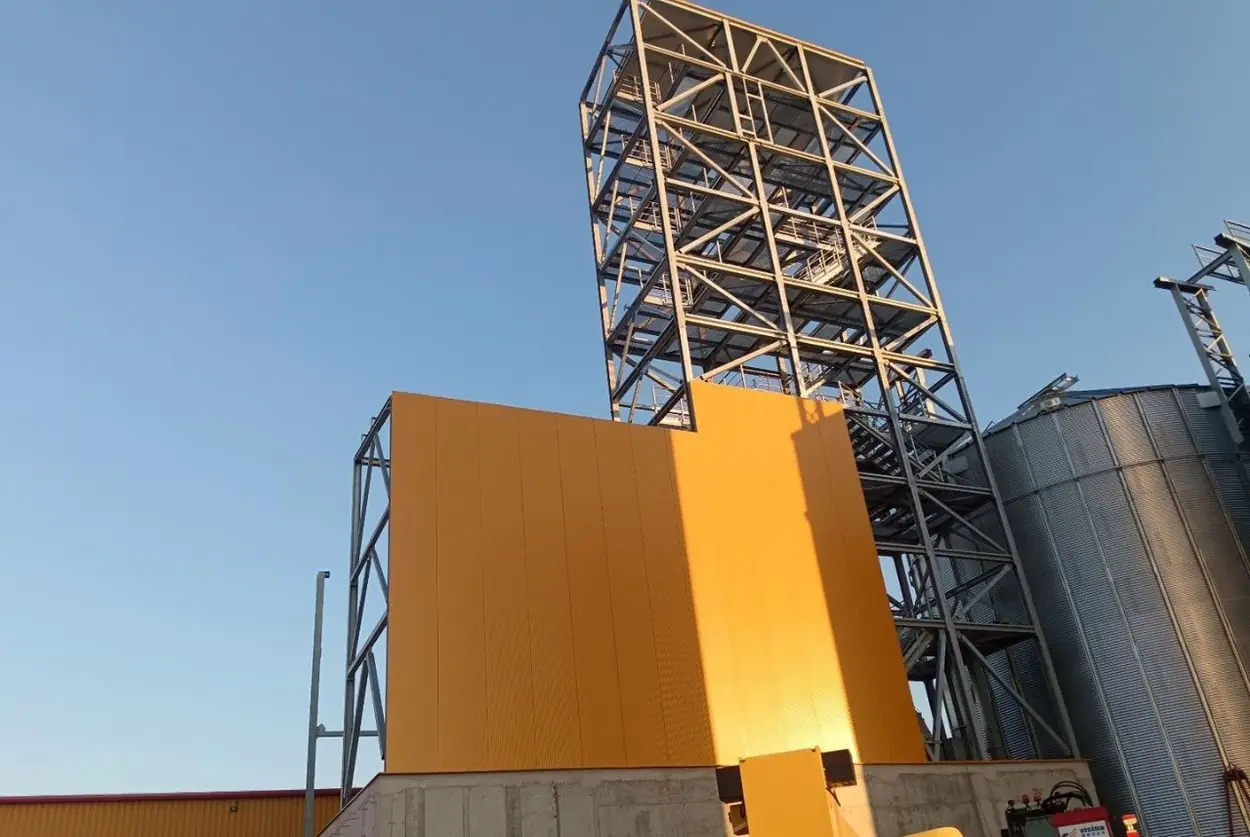

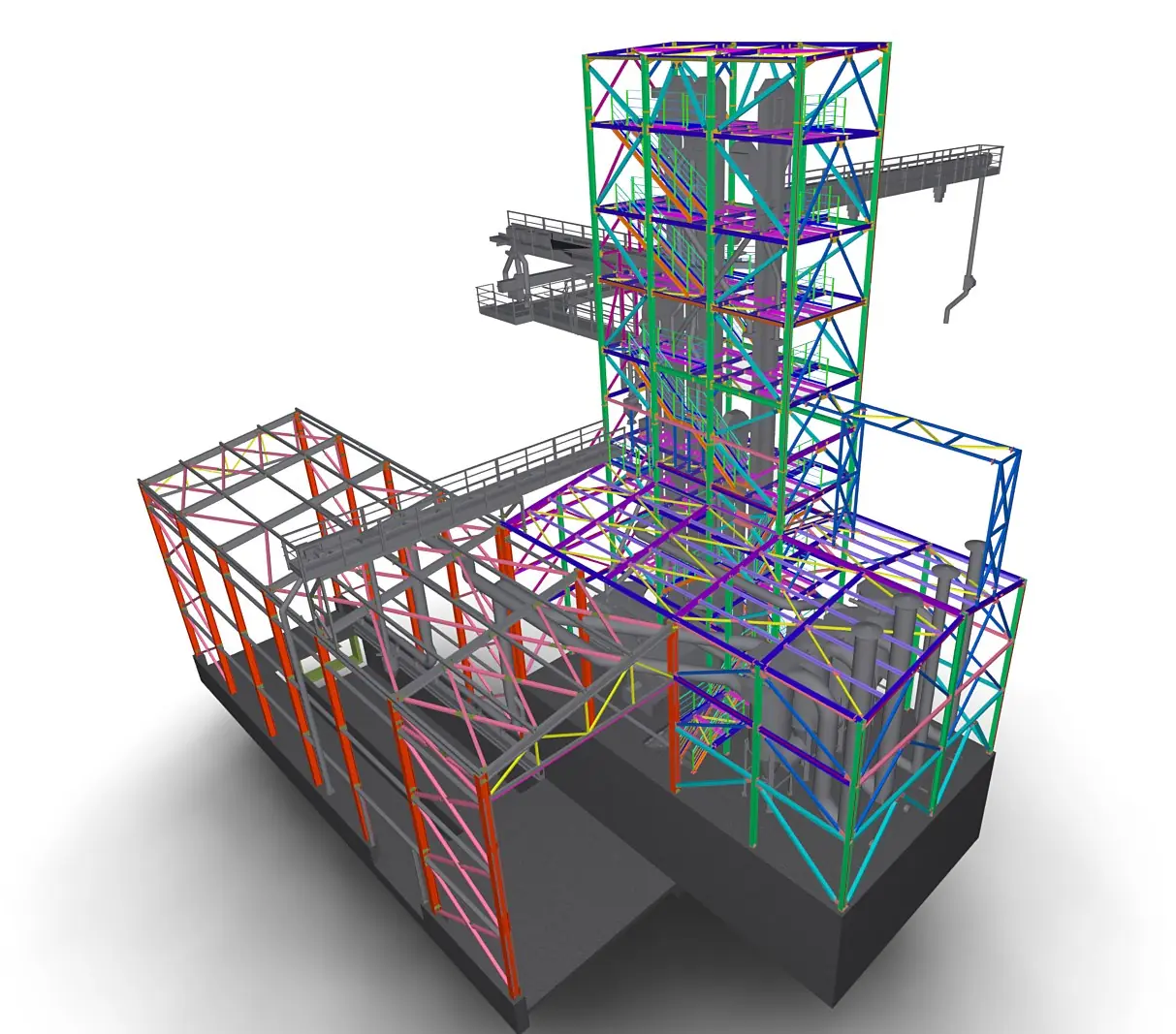

Ista konstrukcija u tri prikaza: model u kojem se rješavaju spojevi, nacrt po kojem radionica reže i vari, te fotografija nakon montaže. Primjer je Elevatorski toranj s tehnološkim platformama.
ProjektElevatorski toranj s tehnološkim platformama
Registar
Svi projekti
Svi projekti s osnovnim podacima: vrsta objekta, glavni profili i broj stranica isporučene dokumentacije.
| # | Projekt | Vrsta | Glavni profili | Dokumentacija | Otvori |
|---|---|---|---|---|---|

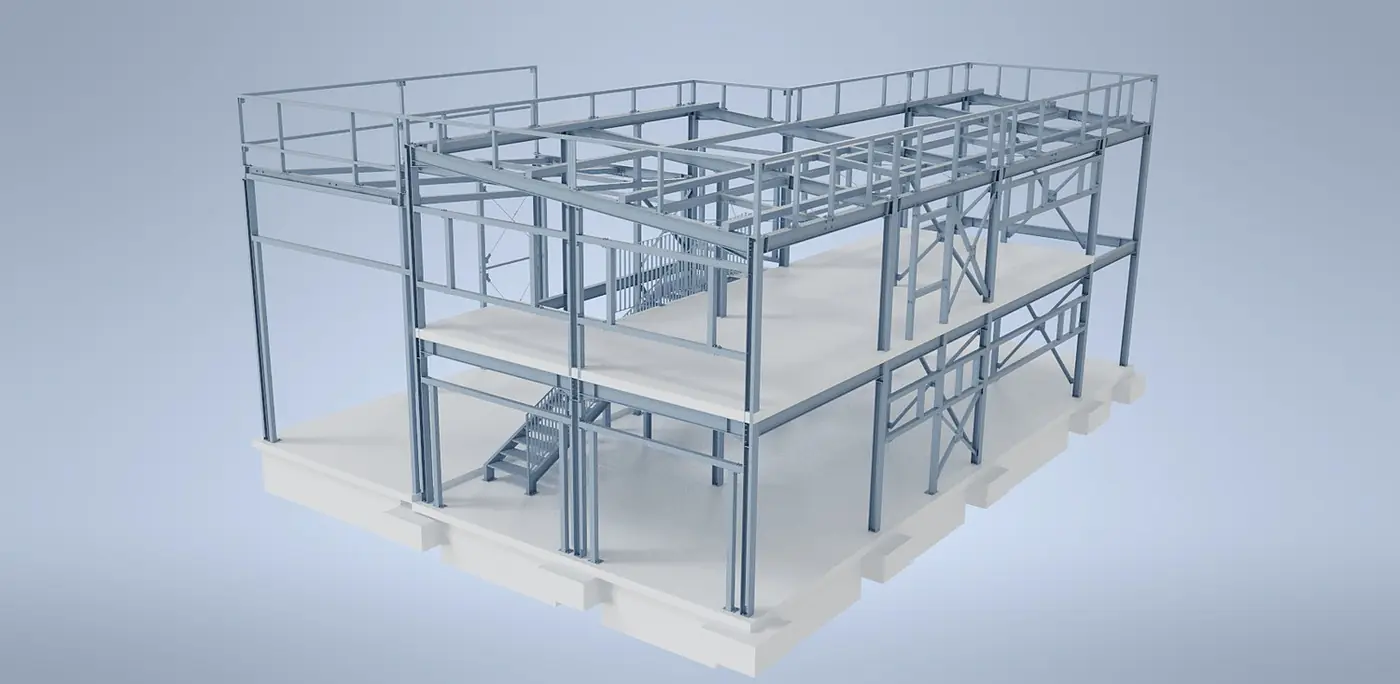

| 01 | Autosalon — čelična konstrukcija P+1 | Trgovina | IPE240 · HEA160 · RHS80X60X4 | 580 str. | |
| 02 | Elevatorski toranj s tehnološkim platformama | Industrija | HEA160 · HEA200 · IPE140 | 933 str. | |
| 03 | Fasadna podkonstrukcija, Shopping City Seiersberg | Fasada | HEA140 | 133 str. | |
| 04 | Garažna zgrada — rešetkasta čelična konstrukcija | Industrija | HEA160 · HEA200 · HEA140 | 232 str. | |
| 05 | Reklamni pilon, Vinkovci | Infrastruktura | RO114.3X5 · RO139.7X5 · RO323.9X8 | — | |
| 06 | Skladište poljoprivrednog repromaterijala | Industrija | HEA240 · HEA220 · RHS120X80X3 | — | |
| 07 | Trgovački objekt Pevex, Požega | Trgovina | IPE300 · IPE270 · IPE330 | 1 584 str. | |
| 08 | Upravna zgrada u čeličnoj konstrukciji | Industrija | HEA160 · HEA180 · HEA200 | 391 str. | |
| 09 | Vanjsko čelično stubište uz fasadu | Stubište | HEA240 · HEA160 · RO42.4X2 | 40 str. | |
| 10 | Vrtni centar, Velika Gorica | Trgovina | IPE200 · HEA240 · HEA180 | 156 str. | |
| 11 | XII. gimnazija, Dubrava | Javna zgrada | — | ||
| 12 | Čelična konstrukcija vinarije, Mandićevac | Industrija | IPE240 · IPE220 · RHS100X4 | 364 str. | |
| 13 | Čelična stubišna kula trgovačkog centra | Stubište | HEA120 · RHS120X4 · RHS120X5 | 381 str. | |
| 14 | Aluminijska fasada, vojarna Auenfeld | Fasada | RHS60X40X2 · PL4X1030X2718 · PL4X1030X2675 | 296 str. | |
| 15 | Evakuacijsko stubište u dvorištu | Stubište | HEA120 · HEM120 · RO42.4X3 | 16 str. | |
| 16 | Hladnjača Đurđevac | Industrija | — | ||
| 17 | Industrijska čelična nadstrešnica | Industrija | HEA300 · HEA160 · IPE360 | 266 str. | |
| 18 | Krovna čelična konstrukcija stambene zgrade | Ostalo | RHS120X80X4 · RHS150X100X3 · RHS100X4 | 149 str. | |
| 19 | Most parovoda — rešetkasti nosač | Infrastruktura | — | ||
| 20 | Nadstrešnica autobusnog stajališta | Infrastruktura | 55 str. | ||
| 21 | Nadstrešnica za parking, Kapfenberg | Infrastruktura | HEA140 · HEA120 · HEA180 | 64 str. | |
| 22 | Ograda armiranobetonskog stubišta | Stubište | 134 str. | ||
| 23 | Ograda i klizna vrata školskog stubišta | Bravarija | RHS50X20X2 · RHS200X120X10 · RD10 | 38 str. | |
| 24 | Retail park — čelična nadstrešnica | Trgovina | HEA120 · HEA160 · HEA140 | 619 str. | |
| 25 | Stadionski semafor na rešetkastom stupu | Infrastruktura | — | ||
| 26 | Stanica za tehnički pregled vozila | Industrija | HEA120 · HEA360 · IPE270 | 238 str. | |
| 27 | Stubište s limenom ogradom | Stubište | 133 str. | ||
| 28 | Vanjsko čelično stubište gimnazije | Stubište | RHS50X20X2 · RHS50X15X1 · RHS120X8 | 165 str. | |
| 29 | Zaklon i platforma postrojenja celuloze | Industrija | HEA120 · HEA100 · IPE270 | 18 str. | |
| 30 | Čelična konstrukcija silosa peletirne linije | Industrija | HEA220 · IPE140 · HEA160 | 295 str. | |
| 31 | Čelična krovna konstrukcija trgovine | Trgovina | RHS120X80X3 · RHS100X4 · RHS60X3 | 114 str. | |
| 32 | Čelični pješački most | Infrastruktura | IPE120 · IPE180 · IPE360 | — |
Što radimo
Usluge
Radimo kao vanjski konstrukcijski ured. Preuzimamo razradu u vašem formatu i po standardima koje vaša radionica već koristi.
01
Radionička dokumentacija
Nacrti pozicija i sklopova, sastavnice, popisi vijaka i zavara, planovi montaže i liste utovara. Radionica dobiva sve što joj treba u jednom paketu.
IsporukaDWG · PDF · NC / DSTV · XLS
02
3D modeliranje
Model u Autodesk Advance Steelu sa svim spojevima i provjerom kolizija. Iz njega izlaze nacrti, sastavnice i podaci za CNC, pa su uvijek međusobno usklađeni.
IsporukaAdvance Steel · IFC · STEP · SMLX
03
3D vizualizacija
Prikazi konstrukcije prije izvedbe: za investitora, za natječaj ili za provjeru izvedivosti dok se još može mijenjati bez troška.
IsporukaPNG · MP4 · IFC
04
Bravarija i fasade
Stubišta, ograde, nadstrešnice, platforme, potkonstrukcije fasada i perforirani paneli, s razvijenim oblicima za lasersko rezanje.
IsporukaDXF · Inox · Aluminij
O studiju
Razrada koja izdrži radionicu.
iCAD vodi Berislav Kvesić, mag. ing. mech., strojarski inženjer i međunarodni inženjer zavarivanja (IWE). Prije samostalnog rada radio je kao steel detailer u CROBIM-u i strojarski inženjer u Bravar-Montu, pa razradu gleda iz oba kuta — i proračuna i radionice.
Klijenti su proizvođači čeličnih konstrukcija, izvođači i projektantski uredi iz Hrvatske, Austrije i Njemačke. Dokumentacija izlazi na hrvatskom, engleskom ili njemačkom.
- IWE
- Međunarodni inženjer zavarivanja, Hrvatsko društvo za tehniku zavarivanja (2021.)
- Diploma
- mag. ing. mech. — Strojarski fakultet, Sveučilište J. J. Strossmayera u Osijeku (2018.)
- Alati
- Autodesk Advance Steel · AutoCAD · Inventor
- Norme
- EN 1090 · EN 14399 (vijčani spojevi) · ISO 2768
- Tržišta
- Hrvatska · Austrija · Njemačka
Kontakt
Recite što trebate.
Pošaljite što imate: statiku, arhitektonske nacrte, model ili skicu. U roku od jednog radnog dana javljamo procjenu opsega, roka i cijene.
- Studio
- iCAD, obrt za industrijski dizajn
vl. Berislav Kvesić - Adresa
- Kralja Tomislava 75
31410 Strizivojna, Hrvatska - E-pošta
- info@icad.hr
- Berislav Kvesić ↗
- Odgovor
- U jednom radnom danu
